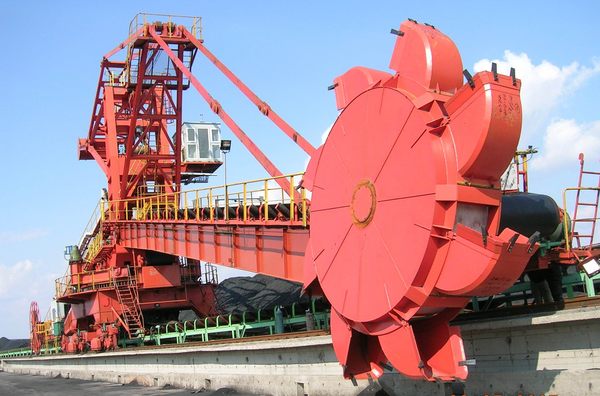

1.悬臂斗轮堆取料机，是一种高效连续作业的散状物料大型装卸设备，主要应用于电力，冶金，煤炭，建材和化工等行业的煤炭和矿石储料场。

2.我公司的臂式斗轮堆取料机，其臂长范围为20-60m ,堆取料能力范围为100-10000t/h。此设备广泛应用于条型原料场。

3.性能特点：
1) 集起重、运输、挖掘多重功能于一体，效率高。将挖掘机构与运输机构有机组合在一起，前者取料，后者运输，二者同时连续作业
2) 能耗低。物料的运输采用阻力小的带式输送机，回转机构采用滚动轴承，减少了动力消耗
3) 使用寿命长。机器在取料时冲击力小，零部件磨损小，斗齿采用耐磨材料，延长了使用寿命
4) 操作简便。采用PLC进行控制，使工作过程实现半自动化和自动化。悬臂回转采用1/cos变频调速，使机器处于高效率状态
5) 采用先进的设计方法。如计算机辅助设计、三维设计及钢结构的优化设计吸收国外的先进技术，加上设计制造堆取料机的经验以及不断的总结提高，在设计中做到技术先进合理，设备使用可靠
6) 采用先进的生产设备和工艺手段做保证。如钢材预处理生产线可保证所制造的产品的质量和耐腐蚀能力提高，大铣镗机的使用提高了大型部件的加工质量。大型结构件厂内整体预装，驱动部分厂内试车，回转部分采用模具配制

设备型号		单位	QDL200/ 45020	QDL300/ 60025	QDL800/ 120030	1DL1500/ 150035	QDL1800/ 320040	QDL1500/ 150045	QDL2400/ 150055	QL3000 45	QL8000 50

生产能力	堆料	t/h	450	600	800	1500	1800	1500	1500	/	/
	取料	t/h	200	300	1200	1500	3200	1500	2400	3000	8000
堆取高度	轨上	m	8~15
	轨下	m	0.5~2.5
物料特性	适用物料		煤、焦炭、石灰石、铝矾石、铁矿石、球团矿、粘土等散状物料
	密度	t/m³	0.5~2.5
	粒度	mm	0~300
斗轮直径		m	3.3~`10
回转机构	半径	m	20	25	30	35	40	45	55	45	50
	角度	°	±110
输送机	带宽	mm	650~2400
	带速	m/s	1.25~5
行走速度	工作	m/min	7
	调车	m/min	30

轨距		m	4.5	5	6	7	8	8	9	9	10
最大轮压		KN	250/300
荐用钢轨			P50/Q80
供电方式			电缆卷筒/安全滑触线
通讯方式			电缆卷筒/安全滑触线/无线
控制方式			PLC程控、手动、单动

悬臂式斗轮堆取料机
